智能温室大棚控制系统

  智能温室大棚控制系统充分应用现代信息技术,集成软件、智能控制、物联网技术、音视频技术、3S技术、无线通信技术及专家智慧与知识,实现大棚控制各关键环节的信息化、标准化,是云计算、物联网、地理信息系统等多种信息技术在大棚控制中综合、全面的应用,实现更完备的信息化基础支撑、更透彻的农业信息感知、更集中的数据资源、更广泛的互联互通、更深入的智能控制、更贴心的公众服务。
智能农业物联网监控系统

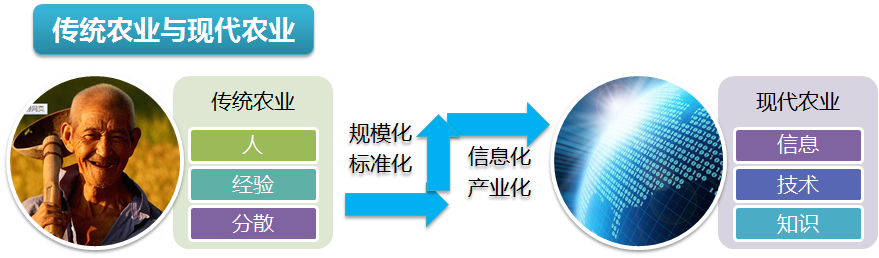

  图:传统农业向现代农业转变的过程
  云飞智能温室大棚控制系统可以实时远程获取温室大棚内部的空气温湿度、土壤水分温度、二氧化碳浓度、光照强度及视频图像、通过模型分析,自动控制温室湿帘风机、喷淋灌溉、内外遮阳、顶窗侧窗、加温补光等设备。同时,系统还可以通过手机、计算机等信息终端向管理者发送实时监测信息、报警信息,以实现温室大棚智能化远程管理,充分发挥物联网技术在设施农业生产中的作用,保证温室大棚内环境适宜作物生长,实现精细化的管理,为作物的高产、优质、高效、生态、安全创造条件,帮助客户提高效率、降低成本、增加收益。

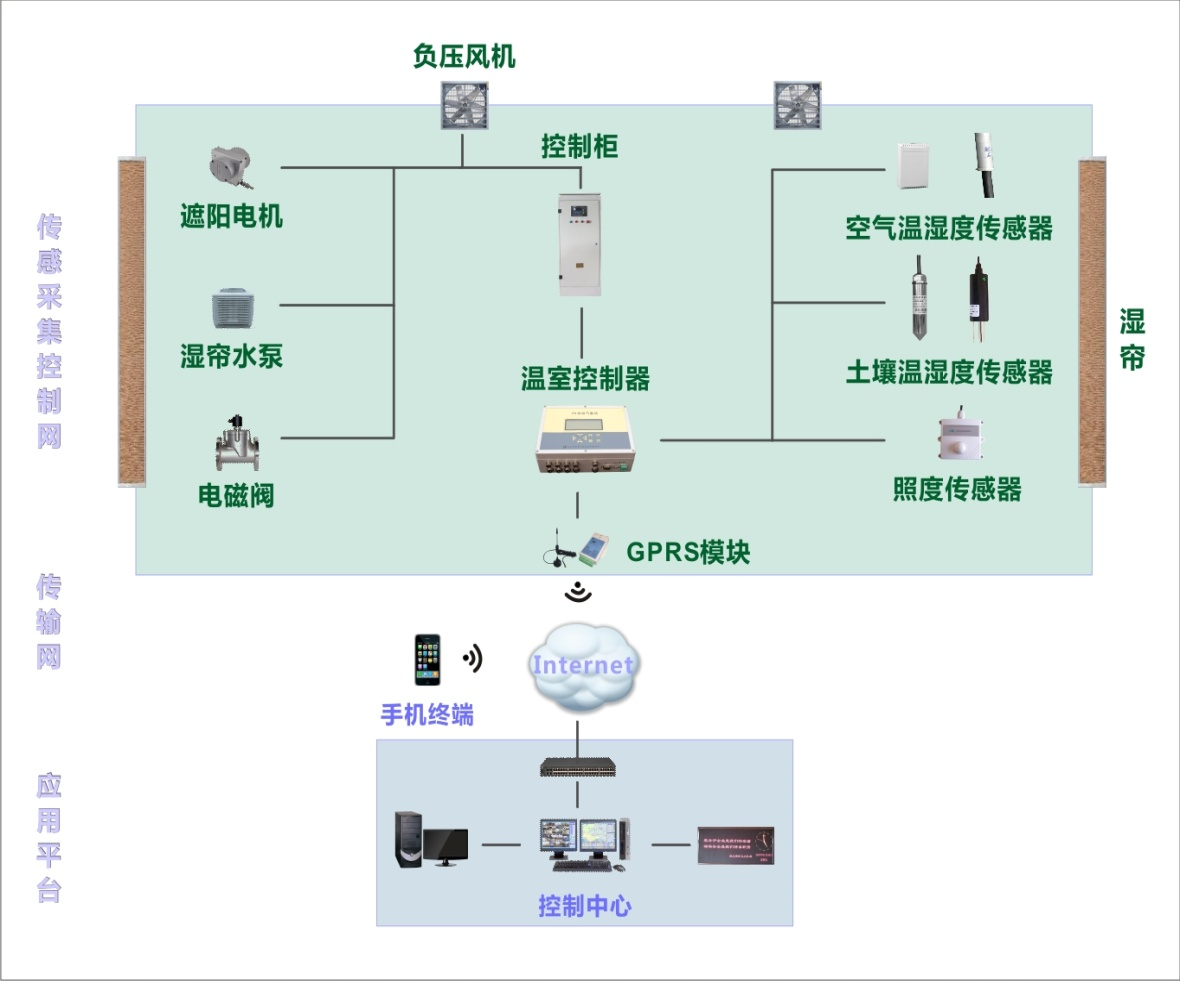

  系统架构:
系统架构 系统架构
  一、温室环境监测
  温室大棚智能化远程管理,通过温室环境监测对种植环境的空气温湿度、土壤温湿度、光照度、二氧化碳浓度等信息进行采集,对采集的数据进行分析,根据参数的变化实施调控或自动控制温控系统、灌溉系统等现场生产设备,保证农作物优质的生长环境、促进农业生产的优质、高效、高产!

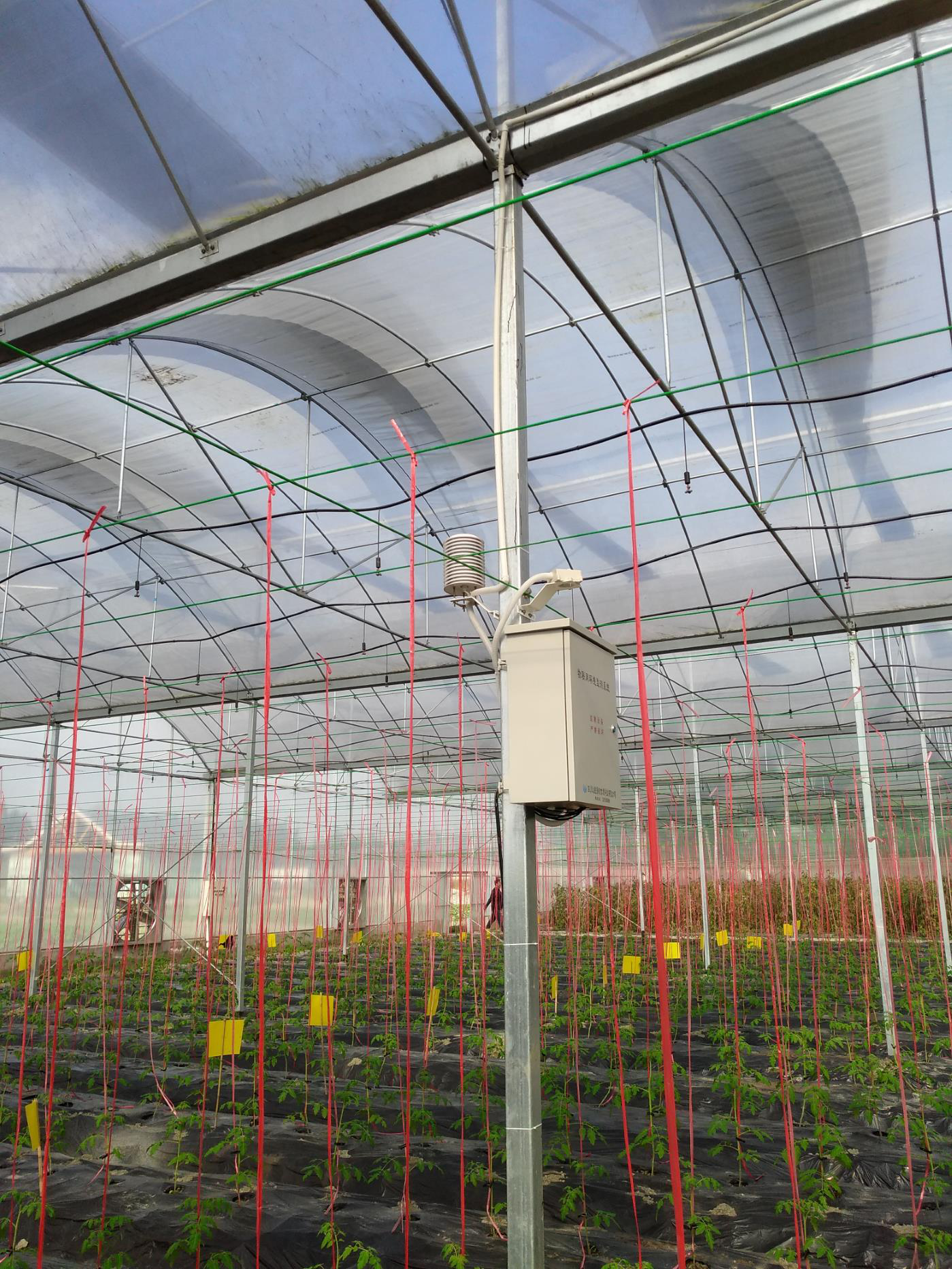

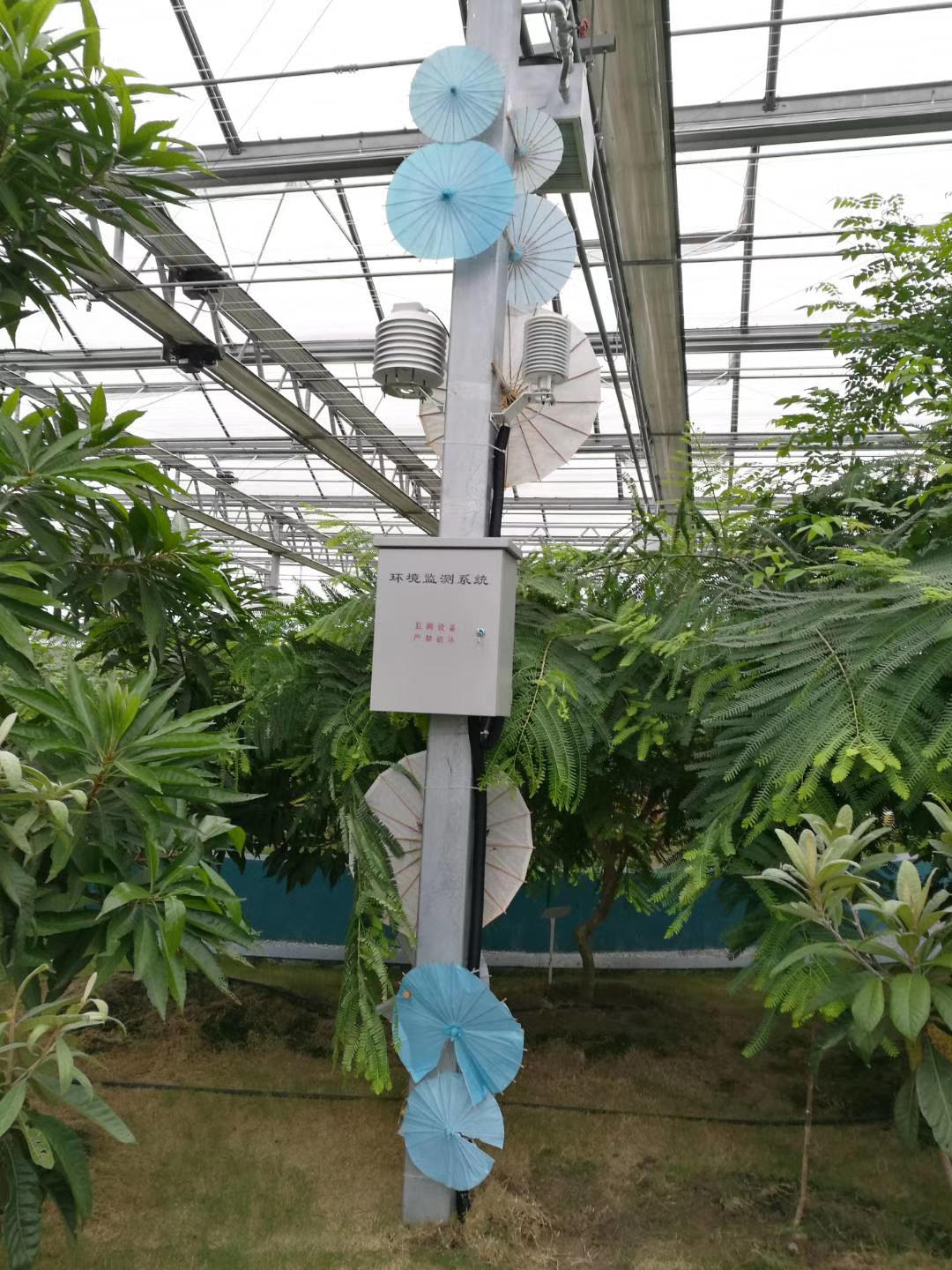

温室环境监测 温室环境监测 温室环境监测

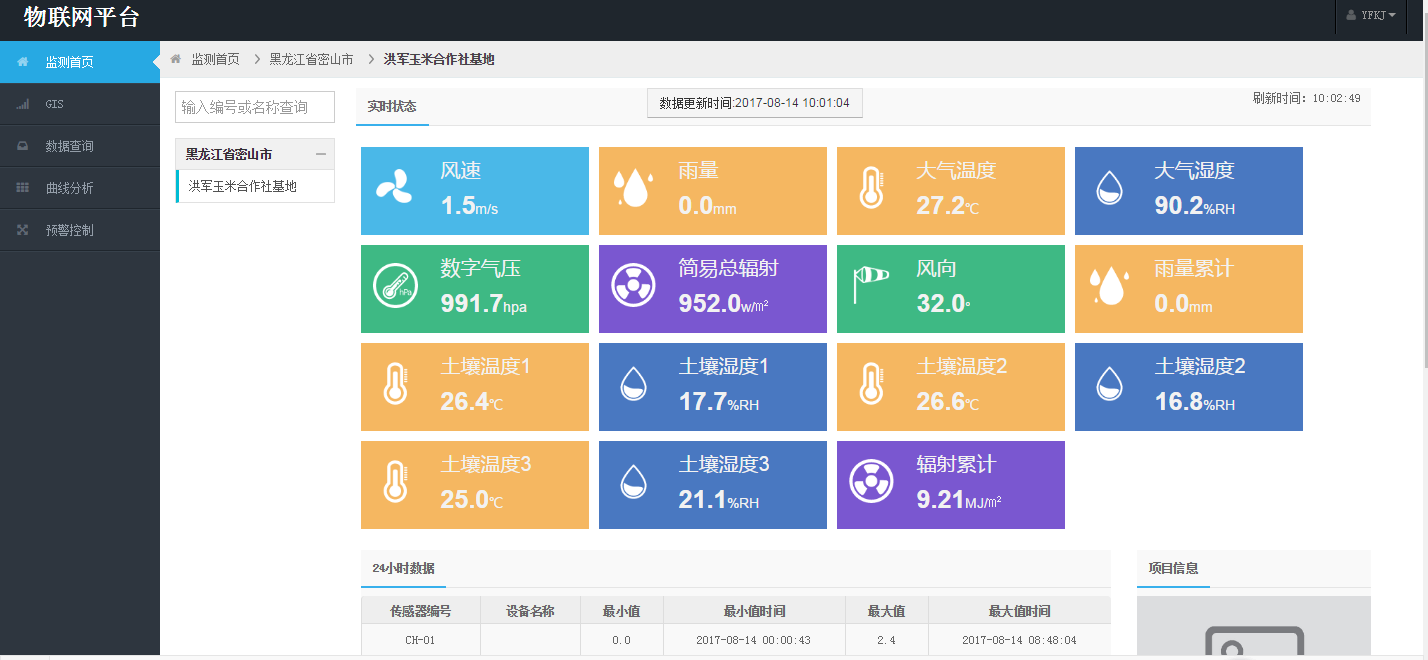

  监测站点数据总览、分站点设备运行状态、记录时间、详细数据实时显示

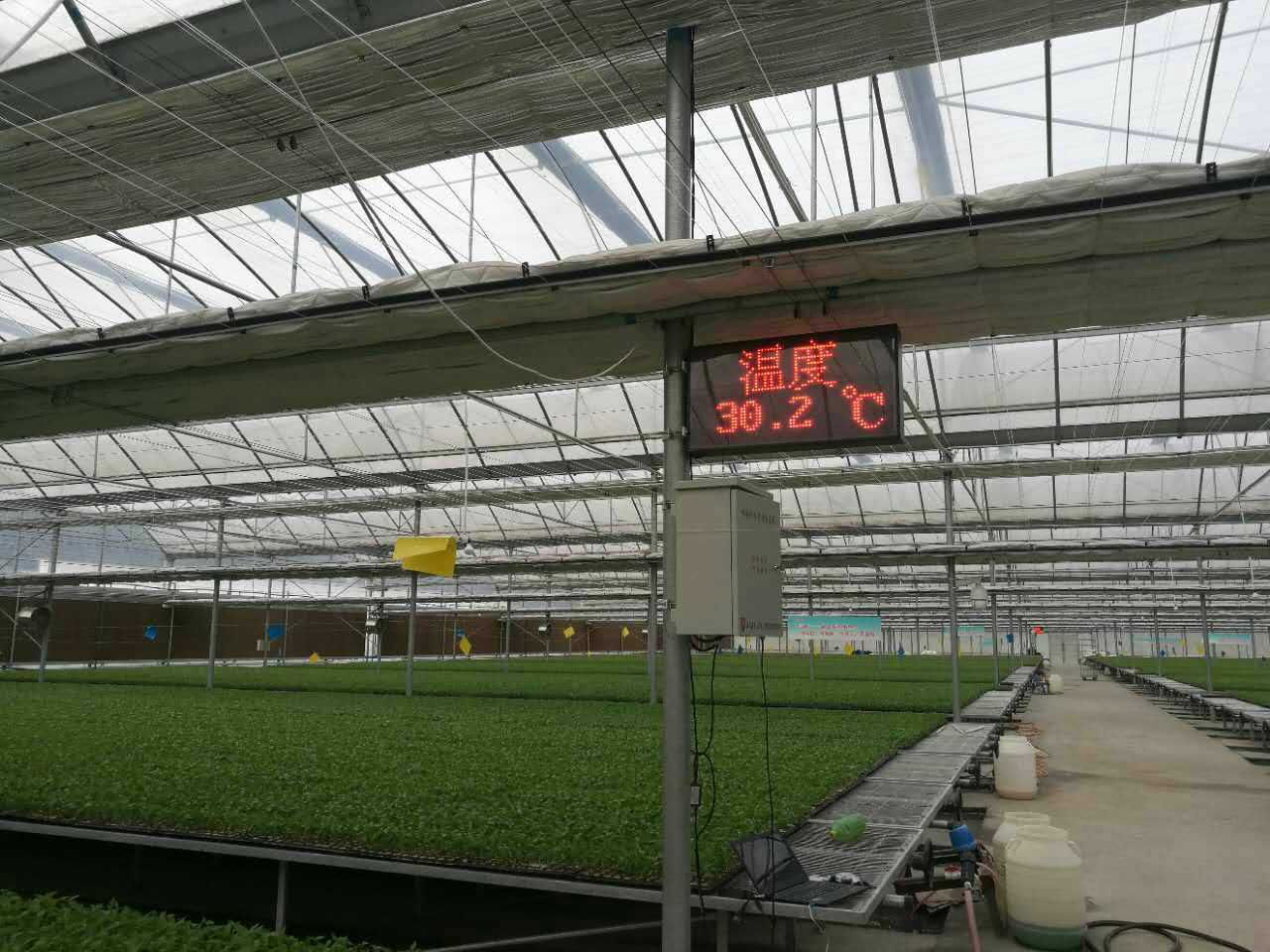

温室环境监测 温室环境监测
  二、视频监控
  通过在农业生产区域内安装高清摄像机置,对包括种植作物的生长情况、投入品使用情况、病虫害状况情况进行实时视频监控,实现现场无人职守情况下,种植者对作物生长状况的远程在线监控,农业专家远程在线病虫害作物图像信息获取,质量监督检验检疫部门及上级主管部门对生产过程的有效监督和及时干预,以及信息技术管理人员对现场数据信息和图像信息的获取、备份和分析处理。

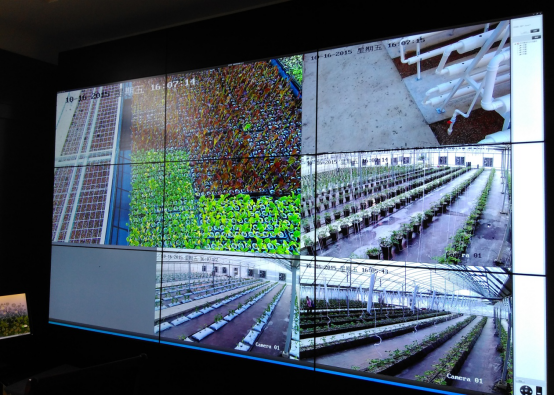

视频监控
  三、智能预警
  通过将监测点上环境传感器采集到的数据与作物适宜生长的环境数据相比较,当实时监测到的环境数据超出预警值时,系统自动进行预警提示,包括环境预警和病虫害预警,并提供相应的预警指导措施,进行手机和大屏幕显示设备推送。

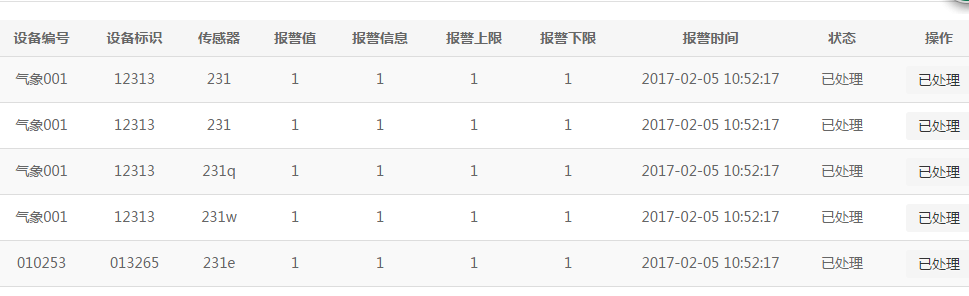

智能预警
  四、智能控制
  通过控制系统,可以对农业生产区域内各种设备运行条件进行设定,当传感器采集的实时数据结果超出设定的阈值时,系统会自动通过继电器控制设备或模拟输出模块对温室大棚自动化设备进行控制操作,如自动喷洒系统、自动换气系统等,确保温室内为植物生长适宜环境。
  常用的现场设备包括灌溉设备、风机、水帘、遮阳板等,这些设备均可以通过信号线进行控制,服务器发送的指令被转化成控制信号后即可实现远程启动/关闭现场设备的运转。
  用户通过点击界面上的按钮即可完成 启动/关闭现场设备的指令发送。

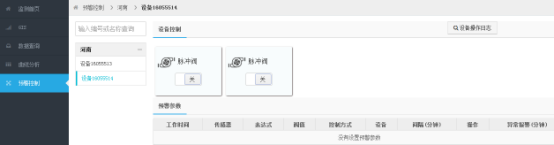

PC端远程收到控制界面
PC端远程收到控制界面
  除了手工进行指令的发送之外,系统还能够根据检测到的环境指标进行自动控制现场设备的启动/关闭。用户可以自定义温湿度、光照、CO2浓度等指标的上限值、下限值,并定义当指标超过上限或者下限时,现场设备如何响应(启动/关闭);此外,用户可以设置触发后的设备工作时间。

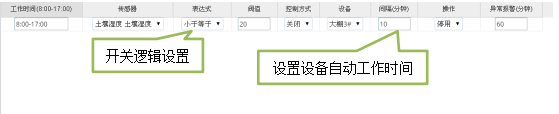

PC端远程自动控制界面
PC端远程自动控制界面
  建立手机系统,客户直接采用微信客户端就可以控制和查看实时数据,手机端具有手动启动、关闭电磁阀,水泵等设备功能。

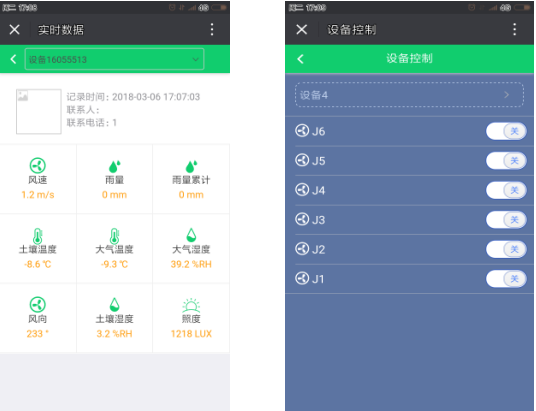

移动端远程控制界面
移动端远程控制界面

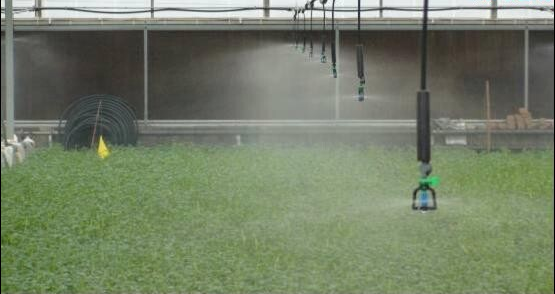

可控制的日光温室内微喷工作实景
可控制的日光温室内微喷工作实景

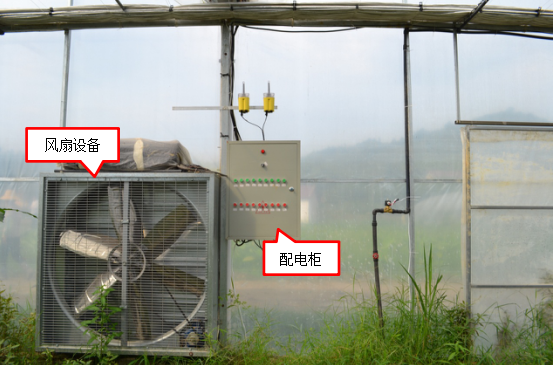

可远程控制的风机设备
可远程控制的风机设备

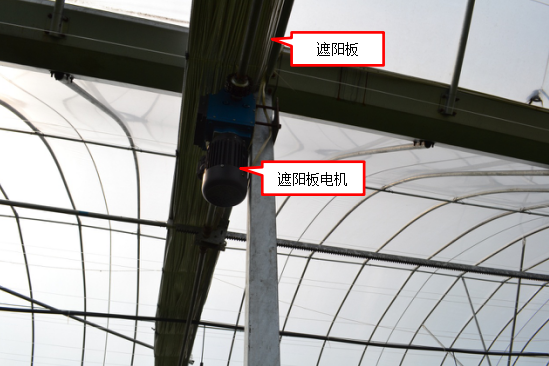

可远程控制的遮阳板设备
可远程控制的遮阳板设备
  五、监管平台及用户终端运行管理

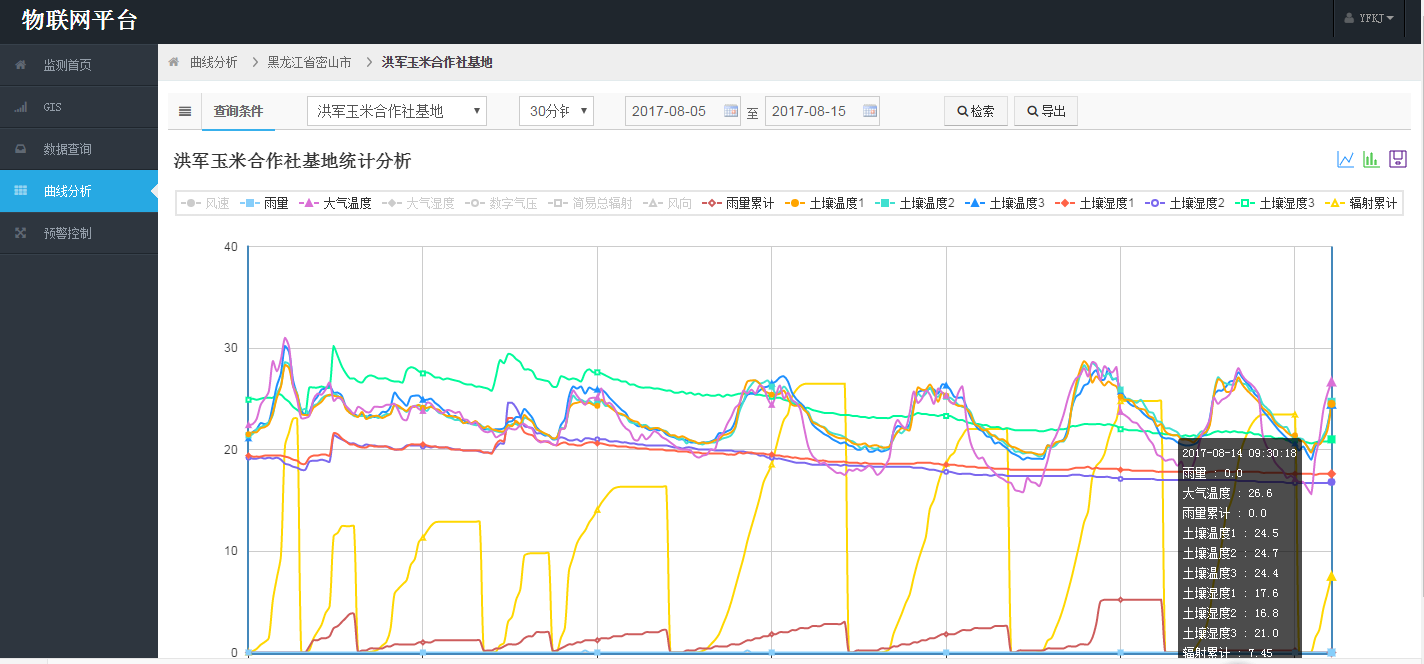

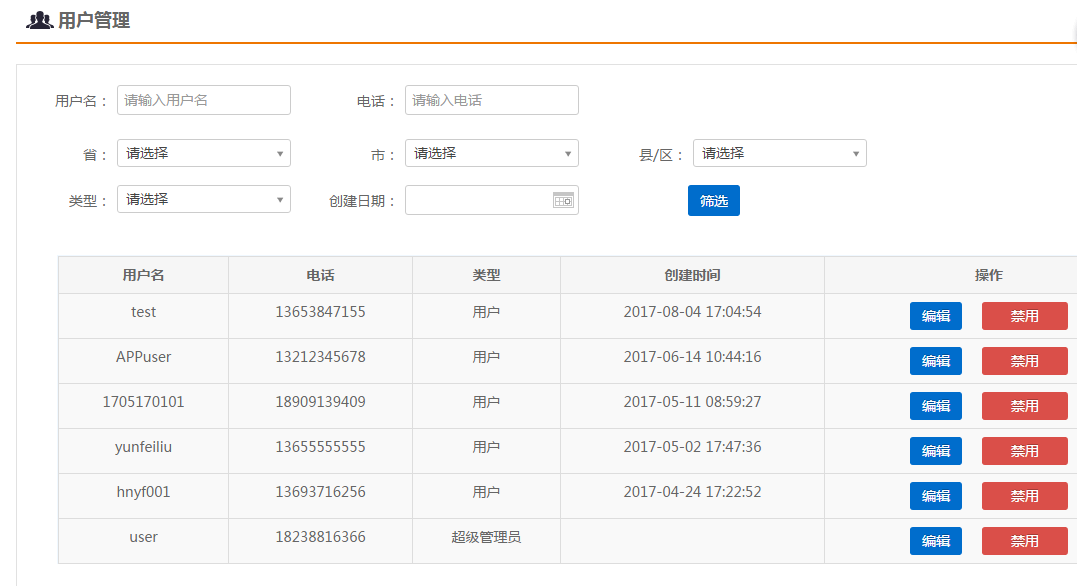

  用户可以通过区域管理,打开图标可显示站点的实时监测数据,可按照时间段查询和下载历史数据,通过曲线图,柱形图或饼状图进行数据展示和分析,建立大数据库,指导农业生产。

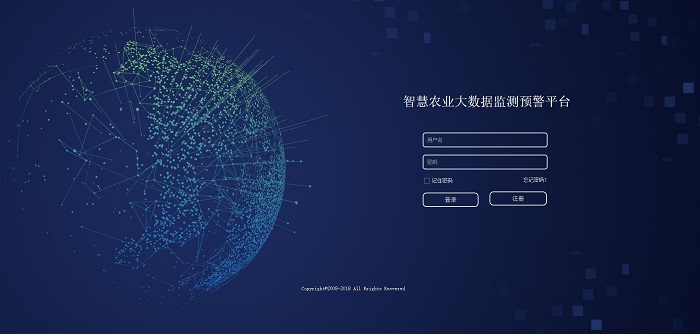

  用户可通过PC段,无线或在线实时监管农业物联网监控平台。
  用户可通过手机客户端,随时随地查看自己负责监控点的环境参数,通过手机端,用户可以远程自动控制现场环境设备,也可以使用手机端及时接收、查看现场环境报警信息。
